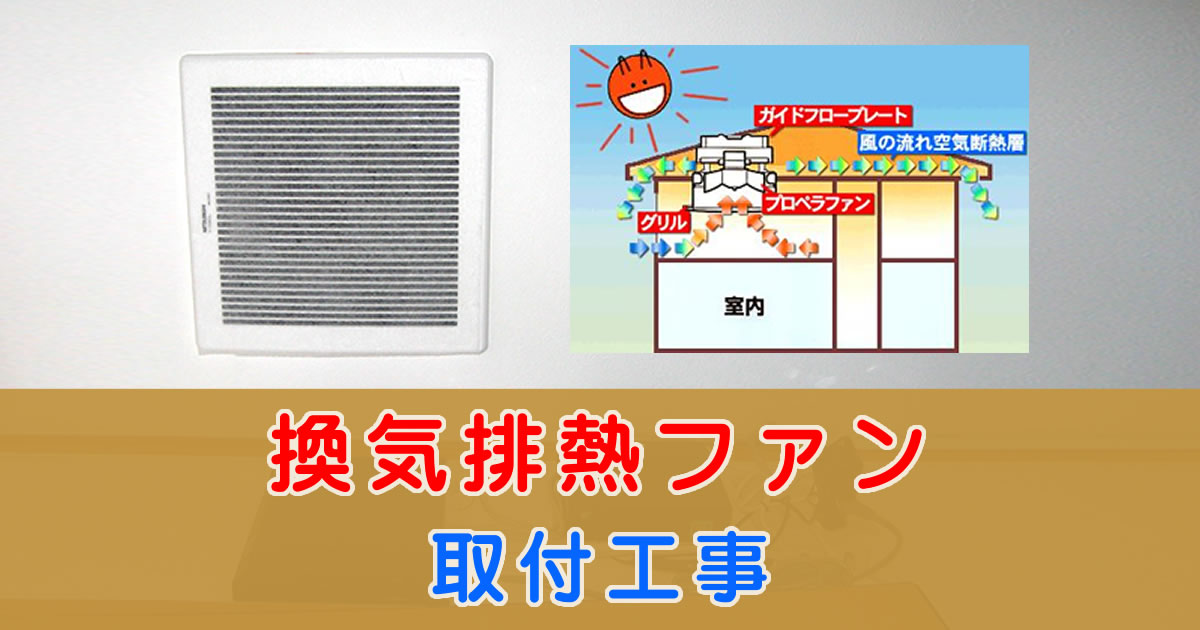

屋根裏排気型の三菱電機製「換気排熱ファン」取付工事



このページでは、三菱電機製の屋根裏排気型「換気排熱ファン」V-20MEX2 の取り付け方法を、写真で紹介します。

「換気廃熱ファン」は戸建て専用です。

我が家に4台設置した結果、どのように効果があったのか、6日間計測した温度グラフと共に細かく解説している記事はこちら にあります。



取付工事


「換気排熱ファン」の本体です。

屋根裏に直接排気するタイプなので、ダクト工事の必要がありません。

①天井に穴を開け、②換気扇を固定して、③電気の配線を行うだけなので、とても簡単です。

では、取り付け作業を始めて行きましょう!

天井の穴開け作業

今回は、この付近に取付けようと思います。



穴開け予定の天井裏を確認します。

銀色に見えるのは、グラスウールの断熱シートです。

取り付け付近は、電源コードや、アンテナの同軸ケーブルが多数配線されています。

穴開け時にはこれらの配線を傷付けないように、そして設置する換気扇がぶつからない場所を選びます。



取付場所をマーキングしました。

換気扇は、角形で内径寸法260mmの正方形です。



天井裏のグラスウール(断熱材)を移動し、ラインに合わせて天井の石膏ボードをカットします。


屋根裏から見たところです。

換気扇の付属品の中に、石工ボードへ挟み込んで取り付けられる部品が入っていますので、その部品を使えばこの状態ですぐに換気扇を取り付けることができます。

しかし、石膏ボードの強度を考えると、木枠を取り付けるのが理想的です。



次のように、木枠(野縁)の取付工事を行います。



木枠取付部分の拡大写真です。

周囲の天井の木枠に向かって、コーススレッド(建築用の長いネジ)を斜めに差し込んで木枠を固定します。

この様にネジ止めを行うと、体重が軽い子供なら乗って歩けそうなくらい、しっかりと木枠が固定されます。



木枠取付後、屋内から見た画像です。これで取り付けの準備は完了しました。

換気扇の取り付け

屋根裏換気扇本体は、部屋側からはめ込みます。

そして、付属のネジで換気扇を下から木枠にネジ止めして固定します。

取り付け作業は、これで完了です。



換気扇の電気配線工事

換気扇本体には、電線を差し込むだけで接続できる「速結端子」が付いています。

そこに配線するだけで動作しますので、簡単にご紹介します。※電気工事士の資格が必要な作業です。



電気配線部品を用意します。



VVFケープルを、屋根裏から壁の中を通して、壁のコンセントボックスへ配線し、スイッチを取り付けます。

「引きひもスイッチ」タイプ (V-20MEX2-SW または V-20MCX2-SW) であれば、壁スイッチへの配線は無くても良いでしょう。



屋根裏での配線中の画像です。



完成後の部屋からの写真です。換気扇の吸込み口に、台所用の換気扇フィルターを付けてみました。

何もしないと、室内の埃が屋根裏に入ってしまい、屋根裏が汚れるので、気になる方はこのようにすると良いです。



補足説明

この換気扇は、電気を通電していない未使用時には、屋根裏の空気が室内に逆流しないように、空気を遮断するカバーが降りています。

通電すると電動で逆流防止のカバーが上昇し、屋根裏へ空気が排出されるような構造になっています。

電気の配線が完了し、稼働中の屋根裏換気扇です。

※写真を取り損なったので、別の場所に設置した換気扇の写真です..。m(_ _)m

上記の写真では少々分かりにくいと思いますが、換気扇から排出された空気は水平方向に360度、全方向へ吹き出します。

屋根裏の断熱材の素材により、換気扇からの風でバサバサと耳障りな音がしてしまう場合があります。

その際には上記の写真の様に、薄い板で木枠を作って換気扇周囲の断熱材を軽く押さえてあげると、バサバサ音はしなくなります。

写真は、3mm厚の板を使って、軽く押さえてある状態です。



換気扇の詳しい情報

「換気排熱ファン」は、戸建て住宅用です。

商品は、天井に空ける穴の形状により、「丸穴」タイプと「角穴」タイプがあり、さらに「壁スイッチ」タイプと「引きヒモスイッチ付き」タイプがあり、全部で6種類あります。

当記事のように、のこぎりで穴開けを行う場合には、「角穴」タイプの方が加工がしやすいです。

天井を丸くカットできる道具がある場合には、「丸穴」タイプでも取り付け可能です。

当記事の機種は、角穴取り付けタイプでグリルが白色の(V-20MEX2)です。

「換気排熱ファン」は、Amazonで販売されています。

角穴取り付けタイプ

<V-20MEX2シリーズ>

●V-20MEX2(壁スイッチ用)

三菱電機 (MITSUBISHI) 用途別換気扇 換気排熱ファン V-20MEX2

●V-20MEX2-SW(引きひもスイッチ)

三菱電機 (MITSUBISHI) 用途別換気扇 換気排熱ファン V-20MEX2-SW

●V-20MEX2-G(壁スイッチ用|色:ライトオーク)

三菱電機 (MITSUBISHI) 用途別換気扇 換気排熱ファン V-20MEX2-G

丸穴取り付けタイプ

<V-20MCX2シリーズ>

●V-20MCX2(壁スイッチ用)

三菱電機 (MITSUBISHI) 用途別換気扇 換気排熱ファン V-20MCX2

●V-20MCX2-SW(引きひもスイッチ)

三菱電機 (MITSUBISHI) 用途別換気扇 換気排熱ファン V-20MCX2-SW

●V-20MCX2-G(壁スイッチ用|色:ライトオーク)

三菱電機 (MITSUBISHI) 用途別換気扇 換気排熱ファン V-20MCX2-G

仕様

電圧(V) 周波数(Hz) 消費電力(W) 風量(m3/h) 騒音(dB) 質量(Kg)
100 50 12 300 29.5 2.1
60 13
